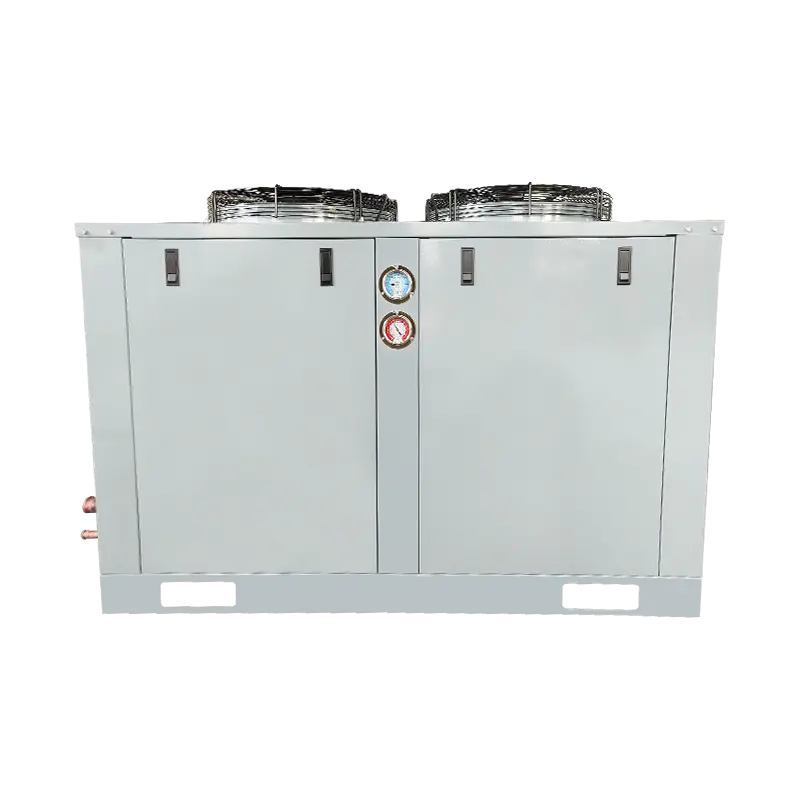

หน่วยกลั่นตัวระบายอากาศด้านบน (ใช้คอมเพรสเซอร์โคปแลนด์) 8-40HP

หน่วยกลั่นตัวของช่องระบายอากาศด้านบน (ใช้คอมเพรสเซอร์โคปแลนด์) 8-40HP ซึ่งขับเคลื่อนโดยคอมเพรสเซอร์โคปแลนด์สโครลที่เชื่อถือได้ ได้รับการออกแบบมาเพื่อมอบประสิทธิภาพการทำความเย็นที่โดดเด่นและประสิทธิภาพการใช้พลังงานในการใช้งานที่หลากหลาย ด้วยตัวเลือกแรงม้าตั้งแต่ 8HP ถึง 40HP หน่วยนี้เหมาะอย่างยิ่งสำหรับโครงการทำความเย็นขนาดกลางถึงขนาดใหญ่ เช่น โกดังเก็บความเย็น โรงงานแปรรูปอาหาร ซูเปอร์มาร์เก็ต และศูนย์โลจิสติกส์ การออกแบบช่องระบายอากาศด้านบนช่วยให้มั่นใจได้ถึงการไหลเวียนของอากาศในแนวตั้งที่แข็งแกร่ง การกระจายความร้อนที่ดีเยี่ยม และการติดตั้งที่ยืดหยุ่นมากขึ้น แม้ในสภาพแวดล้อมที่ซับซ้อน ด้วยเทคโนโลยีสโครลขั้นสูงของโคปแลนด์ อุปกรณ์นี้ให้การทำงานที่เสถียร ลดการสั่นสะเทือน และลดเสียงรบกวน ในขณะที่ปรับปรุงประสิทธิภาพการใช้พลังงานและยืดอายุการใช้งานได้อย่างมาก รองรับช่วงอุณหภูมิที่หลากหลาย: -20~10°C สำหรับการทำความเย็นและการเก็บรักษาความสด -40~0°C สำหรับการแช่แข็งแบบลึก และ -40~-5°C สำหรับการใช้งานที่อุณหภูมิต่ำเป็นพิเศษ โครงสร้างที่ทนทาน โครงสร้างที่กะทัดรัด และการออกแบบที่เข้าถึงได้ง่ายทำให้การติดตั้งและบำรุงรักษาทำได้ง่าย ขณะเดียวกันก็รับประกันประสิทธิภาพที่เชื่อถือได้ในระยะยาวภายใต้สภาวะที่มีความต้องการสูง

โมเดลยูนิต		AOSZFA-4HP	AOSZFA-5HP	AOSZFA-6HP	AOSZFA-8HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-13HP	AOSZFA-15HP	AOSZFA-17HP
ประเภทช่องระบายอากาศแบบควบแน่น		ช่องระบายอากาศด้านข้าง					ช่องระบายอากาศด้านบน
อุณหภูมิการระเหย/สารทำความเย็น		-40°C~0°C/R404A
กำลังไฟฟ้า(V-Ph-Hz)		200~230/3/60/380~420/3/60
คอมเพรสเซอร์	ประเภท	คอมเพรสเซอร์อีเมอร์สันสโครล
	ความจุ(พี)	4	5	6	8	10	8	10	13	15	17
	รุ่น	ZF13KQE-TF7	ZF15KQE-TF7	ZF18KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF41KQE-TF7	ZF49KQE-TF7	ZF54KQE-TF7
ใบมีดคอนเดนเซอร์และ พารามิเตอร์มอเตอร์	ยี่ห้อ	ตะวันออก					ไห่เล่
	หมายเลข	1	2	2	2	2	2	2	2	2	2
	กำลัง(W)	130	130	130	130	130	230	420วัตต์	420วัตต์	550W	550W
	ข้อมูลจำเพาะของพัดลม	500×148	500×148	500×148	500×148	500×148	450	500	500	550	550
	ปริมาณลม(ลบ.ม./ชม.)	5000	5,000×2	5,000×2	5,000×2	5,000×2	4800×2	6550×2	6550×2	8600×2	8600×2
ข้อมูลจำเพาะของทองแดงคอนเดนเซอร์		内螺纹 ด้ายภายใน
พื้นที่ควบแน่น (m²)		40	50	60	80	100	80	100	120	150	150
ท่อทองแดงคอนเดนเซอร์		φ9(25×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(21×18.19)	φ9(21×18.19)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25X21.65)
ปริมาตรอ่างเก็บน้ำ (ลิตร)		5	8	8	10	10	10	10	12	15	15
ข้อกำหนดสำหรับโกลบวาล์วและท่อทองแดงเชื่อม			12 19 พอร์ตเชื่อมต่อแบบเกลียว		16 28 ช่องเชื่อมต่อการเชื่อม		16 28 ช่องเชื่อมต่อการเชื่อม		19 35 ช่องเชื่อมต่อการเชื่อม
ปริมาณห้องเย็นที่แนะนำสำหรับห้องเย็น ช่วงอุณหภูมิ 0~-18 C(m³)		40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	150~300
ความสามารถในการทำความเย็น	อุณหภูมิการระเหย	เงื่อนไขการทดสอบ: อุณหภูมิอากาศกลับ 20 ℃, ระดับความเย็นต่ำกว่า OK; อุณหภูมิควบแน่น 40 ℃
	-40 ℃	2660	3380	4080	5050	6500	5050	6500	8290	9960	11350
	-30 ℃	4270	5300	6410	7910	10500	7910	10500	13100	15700	17900
	-20 ℃	6460	7930	9530	11950	15700	11950	15700	19400	23500	26800
	-10 ℃	9370	11550	13800	17450	22700	17450	22700	28000	/	/
	-5 ℃	11150	13750	16450	20800	27100	20800	27100	33400	/	/
	0 ℃	13100	16300	19550	/	/	/	/	/	/	/
ขนาดผลิตภัณฑ์: ยาว×กว้าง×สูง (มม.)		1,000×440×825	1,000×440×1225	1,000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1444×894×1122
ขนาดผลิตภัณฑ์: ยาว×กว้าง×สูง (มม.)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1645×1015×1290
ขนาดบรรจุภัณฑ์: ยาว×กว้าง×สูง (มม.)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×855
เสียงรบกวน เดซิเบล(เอ)		51	53	53	56	56	56	56	59	63	63
น้ำหนักสุทธิ (กก.)		75	90	99	122	129	/	/	/	/	/
น้ำหนักรวม (กก.)		82	97	106	130	137	/	/	/	/	/
อุปกรณ์ควบคุมปริมาณ		วาล์วขยายตัวทางความร้อน (ผู้ใช้จัดเตรียมให้)
แนะนำให้ใช้รุ่นวาล์วขยายความร้อน		เทส26#	ทีจีเอส6	ทีจีเอส6	ทีจีเอส9	ทีจีเอส11	ทีจีเอส9	ทีจีเอส11	ทีจีเอส13	ทีจีเอส13	ทีจีเอส13
แนะนำรุ่นแอร์คูลเลอร์		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
หมายเหตุ:เพื่อให้มั่นใจถึงประสิทธิภาพการระบายความร้อนของการติดตั้งยูนิต ขอแนะนำให้ใช้ท่อทองแดงที่มีข้อกำหนดไม่เล็กกว่าท่อระบายความร้อนด้วยอากาศ สามารถใช้ท่อทองแดงที่มีเส้นผ่านศูนย์กลางแปรผันได้เมื่อเชื่อมต่อกับชุดควบแน่น!

โมเดลยูนิต		AOSZFIA-4HP	AOSZFIA-5HP	AOSZFIA-6HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-12HP	AOSZFIA-15HP	AOSZFIA-18HP
ประเภทช่องระบายอากาศแบบควบแน่น		ช่องระบายอากาศด้านข้าง					ช่องระบายอากาศด้านบน
อุณหภูมิการระเหย/สารทำความเย็น		-40 ℃~-5℃/R404A
กำลังไฟฟ้า(V-Ph-Hz)		380~420/3/50
คอมเพรสเซอร์	ประเภท	คอมเพรสเซอร์อีเมอร์สันสโครล
	ความจุ(พี)	4	5	6	8	10	8	10	12	15	18
	รุ่น	ZFI20KQE-TFD	ZF¹23KQE-TFD	ZFI26KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI50KQE-TFD	ZFI59KQE-TFD	ZFI68KQE-TFD
ใบมีดคอนเดนเซอร์และ พารามิเตอร์มอเตอร์	ยี่ห้อ	ตะวันออก					ไห่เล่
	หมายเลข	1	2	2	2	2	2	2	2	2	2
	กำลัง(W)	130	130	130	130	130	230	420วัตต์	420วัตต์	550W	780W
	ข้อมูลจำเพาะของพัดลม	500×148	500×148	500×148	500X×148	500×148	450	500	500	550	600
	ปริมาณลม(ลบ.ม./ชม.)	5000	5,000×2	5,000×2	5,000×2	5,000×2	4800×2	6550×2	6550×2	8600×2	11000×2
ข้อมูลจำเพาะของทองแดงคอนเดนเซอร์		ด้ายภายใน
พื้นที่ควบแน่น (m²)		40	50	60	80	100	80	100	120	150	200
ท่อทองแดงคอนเดนเซอร์		φ9(25X×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(21×18.19)	φ9(21×18.19)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)
ปริมาณอ่างเก็บน้ำ(L)		5	8	8	10	10	10	10	12	15	20
ข้อกำหนดสำหรับโกลบวาล์วและท่อทองแดงเชื่อม			12 19 พอร์ตเชื่อมต่อแบบเกลียว		16 28 ช่องเชื่อมต่อการเชื่อม		16 28 ช่องเชื่อมต่อการเชื่อม		19 35 ช่องเชื่อมต่อการเชื่อม		19 42 ช่องเชื่อมต่อการเชื่อม
ปริมาณห้องเย็นที่แนะนำสำหรับห้องเย็น temperature ช่วง 0~-18 C(m³)		40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	200~400
ความสามารถในการทำความเย็น	อุณหภูมิการระเหย	เงื่อนไขการทดสอบ: อุณหภูมิอากาศกลับ 20 ℃, ระดับความเย็นต่ำกว่า OK; อุณหภูมิควบแน่น 40 ℃
	-40 ℃	3270	4790	5120	6320	7250	6320	7250	8700	10600	12050
	-30 ℃	5010	6240	7360	9310	10700	9310	10700	12450	15150	17200
	-20 ℃	7270	8750	10450	13200	15100	13200	15100	17850	21800	24700
	-10 ℃	10200	12200	14600	17850	20500	17850	20500	24500	29800	/
	-5 ℃	11950	14250	17100	20500	23500	20500	23500	28100	34200	/
	0 ℃	13950	16500	19950	/	/	/	/	/	/	/
ขนาดผลิตภัณฑ์: ยาว×กว้าง×สูง (มม.)		1,000×440×825	1,000×440×1225	1,000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
ขนาดผลิตภัณฑ์: ยาว×กว้าง×สูง (มม.)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1830×1200×1390
ขนาดบรรจุภัณฑ์: ยาว×กว้าง×สูง (มม.)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×860
เสียงรบกวน เดซิเบล(เอ)		51	53	53	56	56	56	56	59	63	65
น้ำหนักสุทธิ (กก.)		75	90	99	122	129	/	/	/	/	/
น้ำหนักรวม (กก.)		82	97	106	130	137	/	/	/	/	/
อุปกรณ์ควบคุมปริมาณ		วาล์วขยายตัวทางความร้อน (ผู้ใช้จัดเตรียมให้)
แนะนำให้ใช้รุ่นวาล์วขยายความร้อน		เทส26#	ทีจีเอส6	ทีจีเอส6	ทีจีเอส9	ทีจีเอส11	ทีจีเอส9	ทีจีเอส11	ทีจีเอส13	ทีจีเอส13	ทีจีเอส13
แนะนำรุ่นแอร์คูลเลอร์		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
หมายเหตุ: เพื่อให้มั่นใจถึงผลที่ถูกต้องของการติดตั้งยูนิต ขอแนะนำให้ใช้ท่อทองแดงที่มีสเปคไม่เล็กกว่าท่อแอร์คูลเลอร์ สามารถใช้ท่อทองแดงที่มีเส้นผ่านศูนย์กลางแปรผันได้เมื่อเชื่อมต่อกับคอนเดนซิ่งยูนิต!
