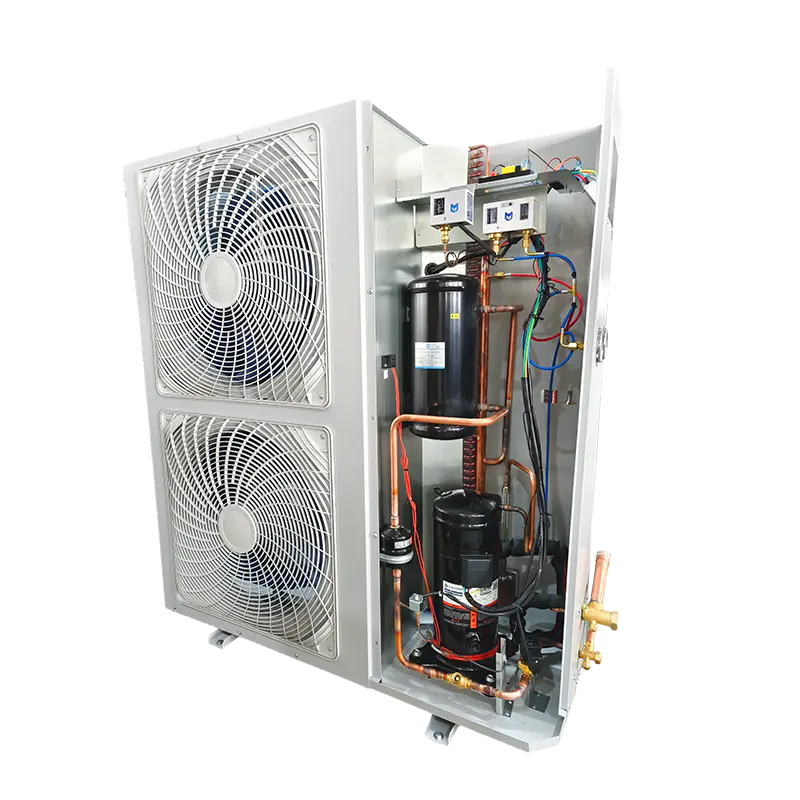

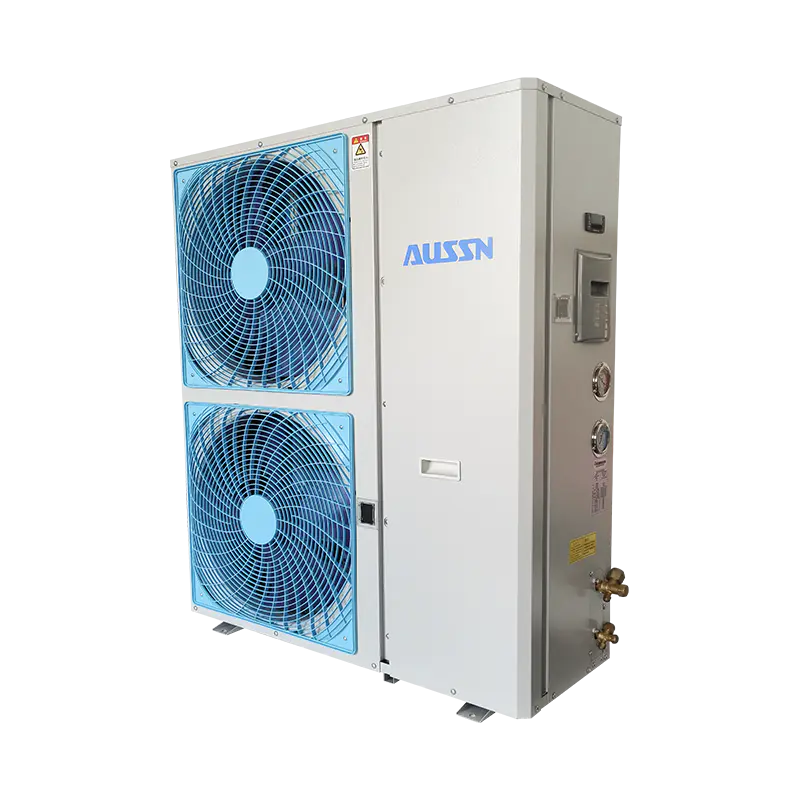

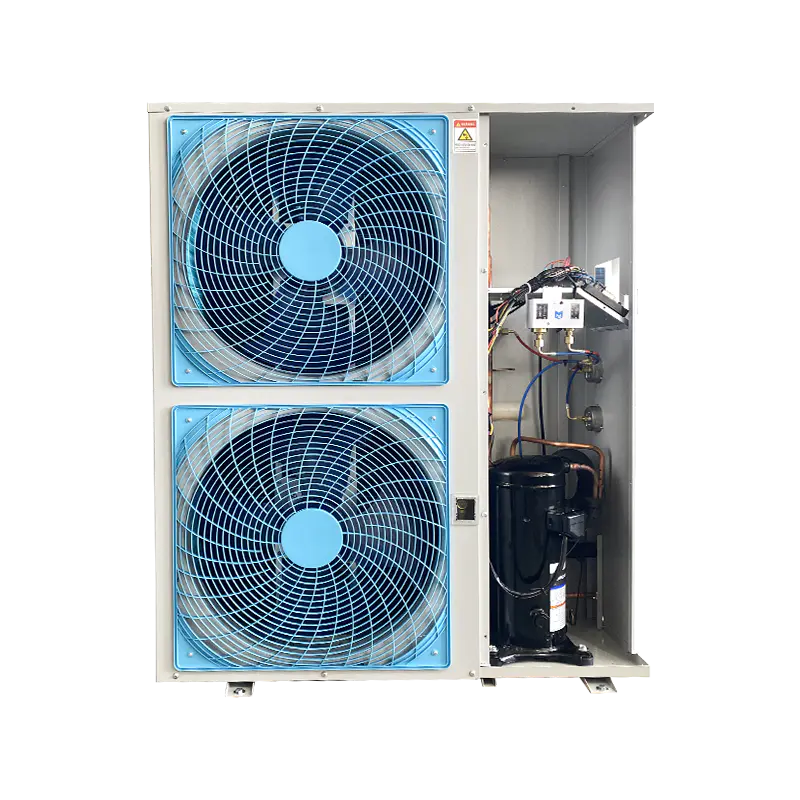

หน่วยกลั่นตัวช่องระบายอากาศด้านข้าง (ใช้คอมเพรสเซอร์ Xecom) 1.2-20HP ขาย
| โมเดลยูนิต | AOSZX-1.2HP | AOSZX-1.5HP | AOSZX-2HP | AOSZX-3HP | AOSZX-4HP | AOSZX-5HP | |
| ประเภทช่องระบายอากาศแบบควบแน่น | ช่องระบายอากาศด้านข้าง | ||||||
| อุณหภูมิการระเหย/สารทำความเย็น | R404A | ||||||
| กำลังไฟฟ้า(V-Ph-Hz) | 220~240/1/50 | ||||||
| คอมเพรสเซอร์ | ประเภท | คอมเพรสเซอร์แบบเลื่อน | |||||
| ความจุ(พี) | 1.2 | 1.5 | 2 | 3 | 4 | 5 | |
| รุ่น | XR22B-B1-101 | XR28B-B1-101 | XR38B-B1-101 | XR52B-B1-101 | XR72B-B1-101 | XR91B-B1-101 | |
| พารามิเตอร์ใบพัดคอนเดนเซอร์และมอเตอร์ | ยี่ห้อ | ตะวันออก | |||||
| หมายเลข | 1 | 1 | 1 | 1 | 1 | 2 | |
| กำลัง (W) | 60 | 60 | 60 | 130 | 130 | 130 | |
| ข้อมูลจำเพาะของพัดลม | 480X153 | 480X153 | 480X153 | 500X148 | 500X148 | 500X148 | |
| ปริมาณลม(ลบ.ม./ชม.) | 3500 | 3500 | 3500 | 5000 | 5000 | 5000X2 | |
| ข้อมูลจำเพาะของคอนเดนเซอร์ coppe | ด้ายภายใน | ||||||
| พื้นที่ควบแน่น (m²) | 11 | 11 | 19 | 30 | 40 | 50 | |
| ท่อทองแดงคอนเดนเซอร์ | φ9(25X21.65) | φ9(25X21.65) | φ7(25X21.65) | φ7(25X21.65) | φ9(25X21.65) | φ7(25X21.65) | |
| ปริมาณอ่างเก็บน้ำ (L) | 3 | 3 | 3 | 5 | 5 | 8 | |
| ข้อกำหนดสำหรับโกลบวาล์วและท่อทองแดงเชื่อม | 6 12 พอร์ตเชื่อมต่อแบบเกลียว | 10 16 พอร์ตเชื่อมต่อแบบเกลียว | 12 19 พอร์ตเชื่อมต่อแบบเกลียว | ||||
| โซลินอยด์วาล์วไลน์ของเหลว |  | ||||||
| ไซท์กลาส | | ||||||
| ตัวกรองชนิดแห้ง | | ||||||
| ยี่ห้อโกลบวาล์ว | ตุนอัน | ||||||
| ปริมาณห้องเย็นที่แนะนำสำหรับช่วงอุณหภูมิห้องเย็น 0~-18 C(m ³) | 10~15 | 10~15 | 15~20 | 20~50 | 40~60 | 50~100 | |
| ความสามารถในการทำความเย็น | อุณหภูมิการระเหย | เงื่อนไขการทดสอบ: อุณหภูมิอากาศกลับ 20 ℃, ระดับความเย็นต่ำกว่า 0K; อุณหภูมิควบแน่น 40 ℃ | |||||
| -30 ℃ | 1013 | 1175 | 1577 | 2245 | 3146 | 3839 | |
| -25 ℃ | 1282 | 1486 | 1995 | 2840 | 3981 | 4857 | |
| -15 ℃ | 1974 | 2288 | 3071 | 4374 | 6129 | 7477 | |
| -10 ℃ | 2411 | 2796 | 3752 | 5342 | 7488 | 9136 | |
| -5 ℃ | 2924 | 3390 | 4550 | 6478 | 9081 | 11078 | |
| 0 ℃ | 3526 | 4088 | 5486 | 7811 | 10950 | 13358 | |
| 10 ℃ | 5079 | 5890 | 7903 | 11253 | 15774 | 19243 | |
| ขนาดผลิตภัณฑ์: ยาว X กว้าง X สูง (มม.) | 1,000×440×575 | 1,000×440×575 | 1,000×440×575 | 1,000×440×825 | 1,000×440×825 | 1,000×440×1225 | |
| ขนาดบรรจุภัณฑ์: ยาว X กว้าง X สูง(มม.) | 1120x450x695 | 1120x450x695 | 1120x450x695 | 1120x450x955 | 1120x450x955 | 1120x450x1360 | |
| ความยาวการติดตั้ง X ความกว้าง (มม.) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | |
| เสียงรบกวน เดซิเบล(เอ) | 49.5 | 49.5 | 49.5 | 51 | 51 | 53 | |
| น้ำหนักสุทธิ (กก.) | 48 | 48 | 51 | 71 | 75 | 90 | |
| น้ำหนักรวม (กก.) | 55 | 55 | 58 | 78 | 82 | 97 | |
| อุปกรณ์ควบคุมปริมาณ | วาล์วขยายตัวทางความร้อน (ผู้ใช้จัดเตรียมให้) | ||||||
| แนะนำให้ใช้รุ่นวาล์วขยายความร้อน | เทส22# | เทส22# | เทส2 3# | เทส2 4# | เทส2 5# | ทีจีเอส6 | |
| แนะนำรุ่นแอร์คูลเลอร์ | HS401AD02.5 | HS401AD02.5 | HS401AD02.5 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | |
| หมายเหตุ: เพื่อให้มั่นใจถึงประสิทธิภาพการระบายความร้อนของการติดตั้งยูนิต ขอแนะนำให้ใช้ท่อทองแดงที่มีข้อกำหนดไม่เล็กกว่าท่อระบายความร้อนด้วยอากาศ สามารถใช้ท่อทองแดงที่มีเส้นผ่านศูนย์กลางแปรผันได้เมื่อเชื่อมต่อกับชุดควบแน่น | |||||||

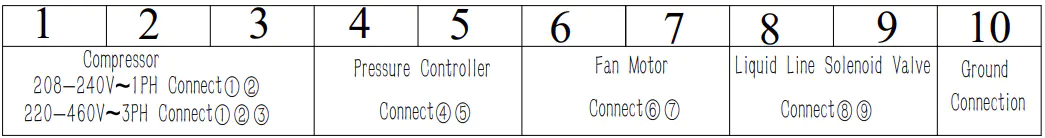

| แผนภาพการเดินสายไฟ |  | ||||||

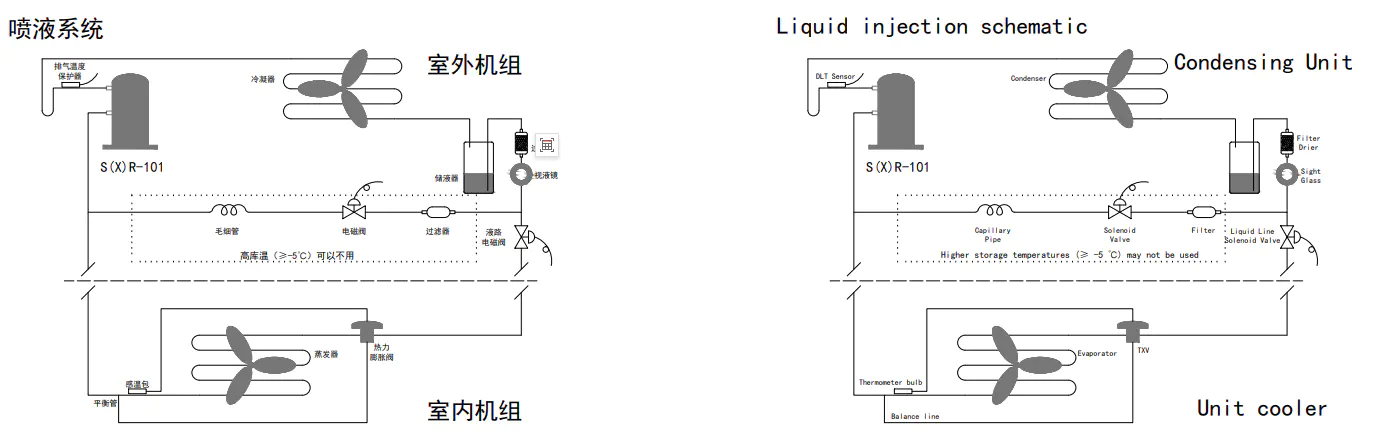

| แผนผังของระบบทำความเย็นและแช่แข็ง |  | ||||||
| โมเดลยูนิต | AOSZXV-1.2HP | AOSZXV-1.5HP | AOSZXV-2HP | AOSZXV-3HP | AOSZXV-4HP | AOSZXV-5HP | AOSZXV-6H | AOSZXV-8HP | AOSZXV-10HP | AOSZXV-8HP | AOSZXV-10HP | AOSZXV-12HP | AOSZXV-15HP | AOSZXV-20HP | |
| ประเภทช่องระบายอากาศแบบควบแน่น | ช่องระบายอากาศด้านข้าง | ช่องระบายอากาศด้านบน | |||||||||||||
| อุณหภูมิการระเหย/สารทำความเย็น | -40°C~0°C /R404A | ||||||||||||||
| กำลังไฟฟ้า(V-Ph-Hz) | 380~420/3/50 460/3/60 | 380/3/60 | |||||||||||||
| คอมเพรสเซอร์ | ประเภท | คอมเพรสเซอร์แบบเลื่อน | |||||||||||||
| ความจุ(พี) | 1.2 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 20 | |
| รุ่น | XFV09B-A1-181 | XFV10B-A1-181 | XFV15B-A1-181 | XFV20B-A1-181 | XFV28B-A1-181 | XFV35B-A1-181 | XFV42B-A1-181 | XFV51B-A1-181 | XFV72B-A1-181 | XFV51B-A1-181 | XFV72B-A1-181 | XFV80B-A1-181 | XFV100B-A1-181 | XFV120B-A1-181 | |
| ใบมีดคอนเดนเซอร์และ พารามิเตอร์มอเตอร์ | ยี่ห้อ | ตะวันออก | ไห่เล่ | ||||||||||||
| หมายเลข | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| กำลัง(W) | 60 | 60 | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420วัตต์ | 420วัตต์ | 550W | 780W | |
| ข้อมูลจำเพาะของพัดลม | 480×153 | 480×153 | 480×153 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| ปริมาณลม(ลบ.ม./ชม.) | 3500 | 3500 | 3500 | 5000 | 5000 | 5,000×2 | 5,000×2 | 5,000×2 | 5,000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| ข้อมูลจำเพาะของคอนเดนเซอร์ coppe | ด้ายภายใน | ||||||||||||||
| พื้นที่ควบแน่น (m²) | 11 | 11 | 19 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| ท่อทองแดงคอนเดนเซอร์ | φ9(25X21.65) | φ9(25×21.65) | φ7(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25X×21.65) | φ7(21×18.19) | φ9(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | |
| ปริมาณอ่างเก็บน้ำ(L) | 3 | 3 | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| ข้อกำหนดสำหรับโกลบวาล์วและท่อทองแดงเชื่อม | 6 12 พอร์ตเชื่อมต่อแบบเกลียว | 10 16 พอร์ตเชื่อมต่อแบบเกลียว | 12 19 พอร์ตเชื่อมต่อแบบเกลียว | 16 28 ช่องเชื่อมต่อการเชื่อม | 16 28 ช่องเชื่อมต่อการเชื่อม | 19 35 ช่องเชื่อมต่อการเชื่อม | 19 42 การเชื่อมต่อการเชื่อม | ||||||||
| ปริมาณห้องเย็นที่แนะนำสำหรับห้องเย็น ช่วงอุณหภูมิ 0~-18 C(m³) | 10~15 | 10~15 | 15~20 | 20~50 | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| ความสามารถในการทำความเย็น(W) | อุณหภูมิระเหย | เงื่อนไขการทดสอบ: อุณหภูมิอากาศกลับ 20 ℃, ระดับความเย็นต่ำกว่า OK; อุณหภูมิการควบแน่น 40 ℃ | |||||||||||||
| -40 ℃ | 621 | 726 | 1018 | 1414 | 1916 | 2419 | 2890 | 3569 | 4963 | 3569 | 4963 | 5655 | 6911 | 8551 | |
| -30 ℃ | 1011 | 1182 | 1658 | 2302 | 3121 | 3939 | 4706 | 5811 | 8083 | 5811 | 8083 | 9208 | 11255 | 13925 | |
| -20 ℃ | 1575 | 1841 | 2583 | 3587 | 4862 | 6137 | 7333 | 9055 | 12594 | 9055 | 12594 | 14347 | 17535 | 21696 | |
| -10 ℃ | 2339 | 2735 | 3836 | 5327 | 7221 | 9115 | 10891 | 13448 | 18704 | 13448 | 18704 | 21308 | 26044 | 32223 | |
| 0 ℃ | 3295 | 3851 | 5402 | 7502 | 10170 | 12837 | 15338 | 18939 | 26341 | 18939 | 26341 | 30009 | 36678 | 45380 | |
| ขนาดผลิตภัณฑ์: ยาว×กว้าง×สูง (มม.) | 1,000×440×575 | 1,000×440×575 | 1,000×440×575 | 1,000×440×825 | 1,000×440×825 | 1,000×440×1225 | 1,000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| ขนาดผลิตภัณฑ์: ยาว×กว้าง×สูง (มม.) | 1120x450x695 | 1120×450×695 | 1120×450×695 | 1120×450×955 | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645×900×1170 | 1645×1015×1290 | 1830×1200×1390 | |
| ขนาดบรรจุภัณฑ์: ยาว×กว้าง×สูง (มม.) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970×855 | 970×860 | |
| เสียงรบกวน เดซิเบล(เอ) | 49.5 | 49.5 | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| น้ำหนักสุทธิ (กก.) | 48 | 48 | 51 | 71 | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| น้ำหนักรวม (กก.) | 55 | 55 | 58 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| อุปกรณ์ควบคุมปริมาณ | วาล์วขยายตัวทางความร้อน (ผู้ใช้จัดเตรียมให้) | ||||||||||||||
| แนะนำให้ใช้รุ่นวาล์วขยายความร้อน | เทส24# | เทส24# | เทส24# | เทส26# | เทส26# | ทีจีเอส6 | ทีจีเอส6 | ทีจีเอส9 | ทีจีเอส11 | ทีจีเอส9 | ทีจีเอส11 | ทีจีเอส13 | ทีจีเอส13 | ทีจีเอส13 | |
| แนะนำรุ่นแอร์คูลเลอร์ | HS401AD02.5 | HS401AD02.5 | HS401AD02.5 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | HS504AD16.5 | HS504AD20.8 | |
| หมายเหตุ:เพื่อให้มั่นใจถึงประสิทธิภาพการระบายความร้อนของการติดตั้งยูนิต ขอแนะนำให้ใช้ท่อทองแดงที่มีข้อกำหนดไม่เล็กกว่าท่อระบายความร้อนด้วยอากาศ สามารถใช้ท่อทองแดงที่มีเส้นผ่านศูนย์กลางแปรผันได้เมื่อเชื่อมต่อกับชุดควบแน่น! | |||||||||||||||
| โมเดลยูนิต | AOSZXL-1.2HP | AOSZXL-1.5HP | AOSZXL-2HP | AOSZXL-3HP | AOSZXL-4HP | AOSZXL-5HP | AOSZXL-6H | AOSZXL-8HP | AOSZXL-10HP | AOSZXL-8HP | AOSZXL-10HP | AOSZXL-12HP | AOSZXL-15HP | AOSZXL-20HP | |
| ประเภทช่องระบายอากาศแบบควบแน่น | ช่องระบายอากาศด้านข้าง | ช่องระบายอากาศด้านบน | |||||||||||||
| อุณหภูมิการระเหย/สารทำความเย็น | -40 ℃~-5℃/R404A | ||||||||||||||
| กำลังไฟฟ้า(V-Ph-Hz) | 380~420/3/50 | 380/3/60 | |||||||||||||
| คอมเพรสเซอร์ | ประเภท | คอมเพรสเซอร์แบบเลื่อน | |||||||||||||
| ความจุ(พี) | 1.2 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 20 | |
| รุ่น | XFL09B-A1-105 | XFL10B-A1-105 | XFL15B-A1-105 | XFL20B-A1-105 | XFL28B-A1-105 | XFL35B-A1-105 | XFL42B-A1-105 | XFL51B-A1-105 | XFL72B-A1-105 | XFL51B-A1-105 | XFL72B-A1-105 | XFL80B-A1-105 | XFL100B-A1-105 | XFL120B-A1-105 | |
| ใบมีดคอนเดนเซอร์และ พารามิเตอร์มอเตอร์ | ยี่ห้อ | ตะวันออก | ไห่เล่ | ||||||||||||
| หมายเลข | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| กำลัง(W) | 60 | 60 | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420 | 420 | 550 | 780 | |
| ข้อมูลจำเพาะของพัดลม | 480×153 | 480×153 | 480×153 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| ปริมาณลม(ลบ.ม./ชม.) | 3500 | 3500 | 3500 | 5000 | 5000 | 5,000×2 | 5,000×2 | 5,000×2 | 5,000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| ข้อมูลจำเพาะของคอนเดนเซอร์ coppe | เธรดภายใน | ||||||||||||||
| พื้นที่ควบแน่น (m²) | 11 | 11 | 19 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| ท่อทองแดงคอนเดนเซอร์ | φ9(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | |
| ปริมาณอ่างเก็บน้ำ(L) | 3 | 3 | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| ข้อกำหนดสำหรับโกลบวาล์วและท่อทองแดงเชื่อม | 6 12 พอร์ตเชื่อมต่อแบบเกลียว | 10 16 พอร์ตเชื่อมต่อแบบเกลียว | 12 19 พอร์ตเชื่อมต่อแบบเกลียว | 16 28 ช่องเชื่อมต่อการเชื่อม | 16 28 ช่องเชื่อมต่อการเชื่อม | 19 35 ช่องเชื่อมต่อการเชื่อม | 19 42 พอร์ตเชื่อมต่อการเชื่อม | ||||||||
| ปริมาณห้องเย็นที่แนะนำสำหรับห้องเย็น ช่วงอุณหภูมิ 0~-18 C(m³) | 10~15 | 10~15 | 15~20 | 20~50 | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| ความสามารถในการทำความเย็น(W) | อุณหภูมิการระเหย | เงื่อนไขการทดสอบ: อุณหภูมิอากาศกลับ 20 ℃, ระดับความเย็นต่ำกว่า OK; อุณหภูมิการควบแน่น 40 ℃ | |||||||||||||
| -40 ℃ | 621 | 726 | 1018 | 1414 | 1916 | 2419 | 2890 | 3569 | 4963 | 3569 | 4963 | 5655 | 6911 | 8551 | |
| -30 ℃ | 1011 | 1182 | 1656 | 2302 | 3121 | 3939 | 4706 | 5811 | 8083 | 5811 | 8083 | 9208 | 11255 | 13925 | |
| -25 ℃ | 1269 | 1484 | 2081 | 2890 | 3918 | 4945 | 5909 | 7296 | 10147 | 7296 | 10147 | 11560 | 14129 | 17481 | |
| -15 ℃ | 1932 | 2258 | 3167 | 4399 | 5963 | 7527 | 8993 | 11104 | 15444 | 11104 | 15444 | 17595 | 21504 | 26606 | |
| -10 ℃ | 2339 | 2735 | 3836 | 5327 | 7221 | 9115 | 10891 | 13448 | 18704 | 13448 | 18704 | 21308 | 26044 | 32223 | |
| -5 ℃ | 2796 | 3268 | 4584 | 6367 | 8630 | 10894 | 13016 | 16072 | 22354 | 16072 | 22354 | 25467 | 31126 | 38511 | |
| ขนาดผลิตภัณฑ์: ยาว×กว้าง×สูง (มม.) | 1,000×440×575 | 1,000×440×575 | 1,000×440×575 | 1,000×440×825 | 1,000×440×825 | 1,000×440×1225 | 1,000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| ขนาดผลิตภัณฑ์: ยาว×กว้าง×สูง (มม.) | 1120×450×695 | 1120×450×695 | 1120×450×695 | 1120×450×955 | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350X490X1510 | 1350X490X1510 | 1580X880X1180 | 1530X880X1090 | 1645X900X1170 | 1645X1015X1290 | 1830X1200X1390 | |
| ขนาดบรรจุภัณฑ์: ยาว×กว้าง×สูง (มม.) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x860 | |
| เสียงรบกวน เดซิเบล(เอ) | 49.5 | 49.5 | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| น้ำหนักสุทธิ (กก.) | 48 | 48 | 51 | 71 | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| น้ำหนักรวม (กก.) | 55 | 55 | 58 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| อุปกรณ์ควบคุมปริมาณ | วาล์วขยายตัวทางความร้อน (ผู้ใช้จัดเตรียมให้) | ||||||||||||||
| แนะนำให้ใช้รุ่นวาล์วขยายความร้อน | เทส24# | เทส24# | เทส24# | เทส26# | เทส26# | ทีจีเอส6 | ทีจีเอส6 | ทีจีเอส9 | ทีจีเอส11 | ทีจีเอส9 | ทีจีเอส11 | ทีจีเอส13 | ทีจีเอส13 | ทีจีเอส13 | |
| แนะนำรุ่นแอร์คูลเลอร์ | HS401AJ01.8 | HS401AJ01.8 | HS401AJ01.8 | HS401AJ02.5 | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| หมายเหตุ:เพื่อให้มั่นใจถึงประสิทธิภาพการระบายความร้อนของการติดตั้งยูนิต ขอแนะนำให้ใช้ท่อทองแดงที่มีข้อกำหนดไม่เล็กกว่าท่อระบายความร้อนด้วยอากาศ สามารถใช้ท่อทองแดงที่มีเส้นผ่านศูนย์กลางแปรผันได้เมื่อเชื่อมต่อกับชุดควบแน่น! | |||||||||||||||
| โมเดลยูนิต | AOSZX-1.2HP | AOSZX-1.5HP | AOSZX-2HP | AOSZX-3HP | AOSZX-4HP | AOSZX-5HP | AOSZX-6H | AOSZX-8HP | AOSZX-10HP | AOSZX-8HP | AOSZX-10HP | AOSZX-12HP | AOSZX-15HP | AOSZX-20HP | |
| ประเภทช่องระบายอากาศแบบควบแน่น | ช่องระบายอากาศด้านข้าง | ช่องระบายอากาศด้านบน | |||||||||||||
| อุณหภูมิการระเหย/สารทำความเย็น | -30 ℃~10℃/R404A | ||||||||||||||
| กำลังไฟฟ้า(V-Ph-Hz) | 380~420/3/50 460/3/60 | 380/3/60 | |||||||||||||
| คอมเพรสเซอร์ | ประเภท | คอมเพรสเซอร์แบบเลื่อน | |||||||||||||
| ความจุ(พี) | 1.2 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 20 | |
| รุ่น | XR22B-A1-101 | XR28B-A1-101 | XR38B-A1-101 | XR52B-A1-101 | XR72B-A1-101 | XR91B-A1-101 | XR110B-A1-101 | XR135B-A1-101 | XR190B-A1-101 | XR135B-A1-101 | XR190B-A1-101 | XR215B-A1-101 | XR260B-A1-101 | XR280B-A1-101 | |
| ใบมีดคอนเดนเซอร์และ พารามิเตอร์มอเตอร์ | ยี่ห้อ | ตะวันออก | ไห่เล่ | ||||||||||||
| หมายเลข | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| กำลัง(W) | 60 | 60 | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420วัตต์ | 420วัตต์ | 550W | 780W | |
| ข้อมูลจำเพาะของพัดลม | 480×153 | 480×153 | 480×153 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| ปริมาณอากาศ(ลบ.ม./ชม.) | 3500 | 3500 | 3500 | 5000 | 5000 | 5,000×2 | 5,000×2 | 5,000×2 | 5,000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| ข้อมูลจำเพาะของคอนเดนเซอร์ copper | ด้ายภายใน | ||||||||||||||
| พื้นที่ควบแน่น (m²) | 11 | 11 | 19 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| ท่อทองแดงคอนเดนเซอร์ | φ9(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | |
| ปริมาณอ่างเก็บน้ำ(L) | 3 | 3 | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| ข้อกำหนดสำหรับโกลบวาล์วและท่อทองแดงเชื่อม | 6 12 พอร์ตเชื่อมต่อแบบเกลียว | 10 16 พอร์ตเชื่อมต่อแบบเกลียว | 12 19 พอร์ตเชื่อมต่อแบบเกลียว | 16 28 ช่องเชื่อมต่อการเชื่อม | 16 28 ช่องเชื่อมต่อการเชื่อม | 19 35 ช่องเชื่อมต่อการเชื่อม | 19 42 การเชื่อมต่อการเชื่อม port | ||||||||
| ปริมาณห้องเย็นที่แนะนำสำหรับห้องเย็น temperature ช่วง 0~-18 C(m³) | 10~15 | 10~15 | 15~20 | 20~50 | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| ความสามารถในการทำความเย็น | อุณหภูมิการระเหย | เงื่อนไขการทดสอบ: อุณหภูมิอากาศกลับ 20 ℃, ระดับความเย็นต่ำกว่า OK; อุณหภูมิควบแน่น 40 ℃ | |||||||||||||
| -30 ℃ | 1022 | 1190 | 1642 | 2236 | 3286 | 3850 | 4795 | 5904 | 8262 | 5904 | 8262 | 9415 | 11354 | 12096 | |
| -25 ℃ | 1293 | 1505 | 2078 | 2829 | 4158 | 4886 | 6068 | 7471 | 10455 | 7471 | 10455 | 11914 | 14367 | 15307 | |
| -15 ℃ | 1991 | 2317 | 3199 | 4355 | 6401 | 7598 | 9340 | 11501 | 16094 | 11501 | 16094 | 18340 | 22117 | 23563 | |
| -10 ℃ | 2432 | 2831 | 3908 | 5321 | 7821 | 9330 | 11412 | 14052 | 19664 | 14052 | 19664 | 22408 | 27023 | 28789 | |
| -5 ℃ | 2949 | 3433 | 4739 | 6453 | 9484 | 11357 | 13838 | 17039 | 23845 | 17039 | 23845 | 27172 | 32768 | 34910 | |
| 0 ℃ | 3556 | 4140 | 5714 | 7781 | 11436 | 13715 | 16687 | 20547 | 28753 | 20547 | 28753 | 32765 | 39513 | 42096 | |
| 10 ℃ | 5122 | 5963 | 8231 | 11209 | 16474 | 19596 | 24038 | 29596 | 41420 | 29596 | 41420 | 47200 | 56920 | 60642 | |
| ขนาดผลิตภัณฑ์: ยาว×กว้าง×สูง (มม.) | 1,000×440×575 | 1,000×440×575 | 1,000×440×57 | 1,000×440×8 | 1,000×440×8 | 1,000×440×122 | 1,000×440×122 | 1230×490×135 | 1230×490×135 | 1380×764×102 | 1344×764×922 | 1444×764×102 | 1444×894×112 | 1644×899×1222 | |
| ขนาดผลิตภัณฑ์: ยาว×กว้าง×สูง (มม.) | 1120×450×695 | 1120×450×695 | 1120×450×695 | 1120×450×955 | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645×900×1170 | 1645×1015×129 | 1830×1200×1390 | |
| ขนาดบรรจุภัณฑ์: ยาว×กว้าง×สูง (มม.) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970×860 | |
| เสียงรบกวน เดซิเบล(เอ) | 49.5 | 49.5 | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| น้ำหนักสุทธิ (กก.) | 48 | 48 | 51 | 71 | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| น้ำหนักรวม (กก.) | 55 | 55 | 58 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| อุปกรณ์ควบคุมปริมาณ | วาล์วขยายตัวทางความร้อน (ผู้ใช้จัดเตรียมให้) | ||||||||||||||
| แนะนำให้ใช้รุ่นวาล์วขยายความร้อน | เทส24# | เทส24# | เทส24# | เทส26# | เทส26# | ทีจีเอส6 | ทีจีเอส6 | ทีจีเอส9 | ทีจีเอส11 | ทีจีเอส9 | ทีจีเอส11 | ทีจีเอส13 | ทีจีเอส13 | ทีจีเอส13 | |
| แนะนำรุ่นแอร์คูลเลอร์ | HS401AD02.5 | HS401AD02.5 | HS401AD02.5 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | HS504AD16.5 | HS504AD20.8 | |
| หมายเหตุ:เพื่อให้มั่นใจถึงผลการระบายความร้อนของการติดตั้งยูนิต ขอแนะนำให้ใช้ท่อทองแดงที่มีข้อกำหนดไม่เล็กกว่าท่อระบายความร้อนด้วยอากาศ สามารถใช้ท่อทองแดงที่มีเส้นผ่านศูนย์กลางแปรผันได้เมื่อเชื่อมต่อกับคอนเดนซิ่งยูนิต! | |||||||||||||||
